Válvulas de Bola Montadas sobre Trunnion con DBB & DIB Integrados-Trust Valve (JiangSu) Co.,Ltd.

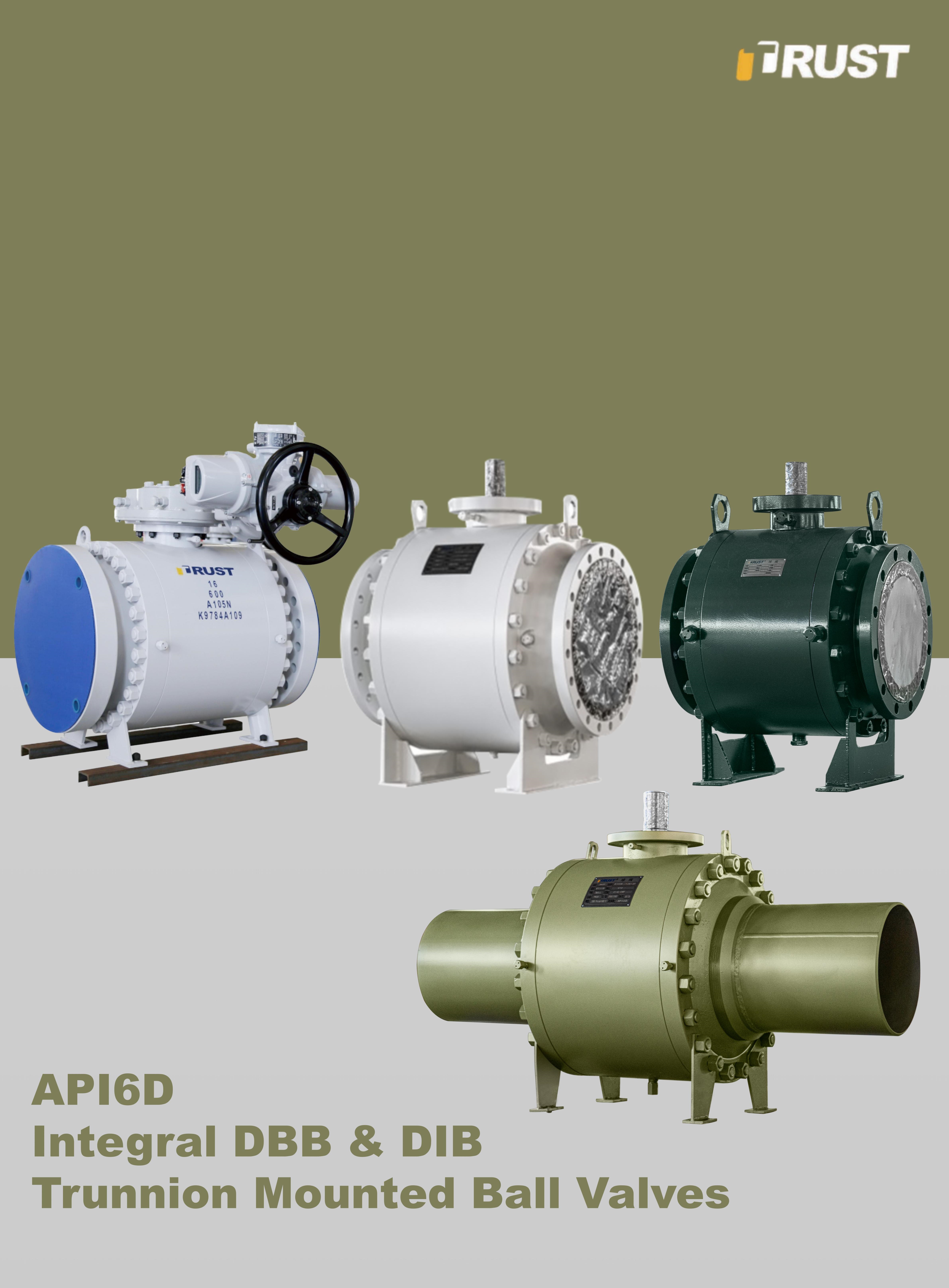

Válvulas de Bola Montadas sobre Trunnion con DBB & DIB Integrados

Aislamiento de alto rendimiento para sistemas de tuberías críticos

"Certificación API 6D. Cero fugas. Trust Valve—Fuerza del trunnion para flujo a alta presión."

INQUIRY

Bola montada sobre trunnion: La bola es soportada por trunnions superior (conectado al vástago) e inferior, eliminando el movimiento axial bajo alta presión. Este diseño reduce el desgaste del asiento y asegura una operación estable en sistemas de gran diámetro (≥4") o alta presión (≥Clase 600).
Asientos flotantes con carga por resorte: Dos asientos cargados por resorte (aguas arriba/aguas abajo) presionan contra la bola, manteniendo un sellado hermético incluso cuando la presión fluctúa. Los asientos están disponibles en PTFE (para servicio general) o metal a metal (para aplicaciones de alta temperatura/alta abrasión).

Característica	Cumplimiento & Beneficio
Diseño a prueba de fuego	Cumple con las normas API 607/API 6FA: Los asientos metálicos de respaldo previenen las fugas durante un incendio, asegurando la seguridad en el servicio de hidrocarburos.
Vástago a prueba de expulsión	El vástago está retenido mecánicamente para evitar la expulsión bajo presión, cumpliendo con los requisitos de seguridad API 6D.
Operación con bajo par de torsión	Los cojinetes de trunnion endurecidos y los asientos autolubricantes reducen la fricción, permitiendo una fácil actuación (manual, con engranaje o actuadores).
Cierre estanco	Clasificación de fugas API 598 Clase VI (≤0.1 cc/min) para aislamiento crítico en tuberías de petróleo, gas o productos químicos.
Resistencia a la corrosión	Materiales: Acero al carbono (WCB), acero inoxidable 316L, o acero inoxidable duplex/super duplex (para servicio ácido, conforme a NACE MR0175).

Válvulas de bola montadas sobre trunnion estándar

Válvulas para servicio ácido (Sour Service)

Materiales: Acero inoxidable duplex 22Cr o super duplex 25Cr
Certificadas según NACE MR0175/ISO 15156 para ambientes con H₂S (hasta 20,000 ppm H₂S).

Válvulas de gran diámetro

Rango de temperatura: -50°C a 380°C (-58°F a 716°F) (dependiendo del material).
Opciones de actuación: Volante manual, engranaje de cuña, neumático (doble efecto/retorno por resorte), eléctrico (actuadores rotatorios).
Pruebas: Pruebas hidrostáticas de carcasa/asiento (API 6D 7.6), pruebas de fuga de gas y pruebas opcionales de emisiones fugitivas (ISO 15848-1).

Transmisión de petróleo y gas: Aislamiento de línea principal, válvulas de bloqueo en tuberías de largo alcance.
Plataformas offshore: Control de cabezal de pozo, aislamiento de riser y cierre de tuberías subsea.
Refinerías y petroquímicas: Procesamiento de hidrocarburos a alta presión, líneas de transferencia de catalizadores.
Instalaciones de GNL/LPG: Variantes compatibles con criogénicos (con bonetes extendidos) para servicio a baja temperatura.
Generación de energía: Aislamiento en sistemas de vapor, aceite combustible o agua de refrigeración.
